Cross Connect TAINET M3600+

Modularna MSAN/Cross Connect platforma

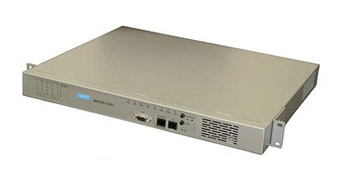

Cross Connect M3600+ je modularna MSAN/Cross Connect platforma sa 5 slotova koji prima Router, Fiber, E1, Serial, FXO/FXS module.

Sa ovim uređajima možete formirati male čvorove za koncentraciju saobraćaja.

Kao Uplink port predviđena je verzija sa SDH modulom.

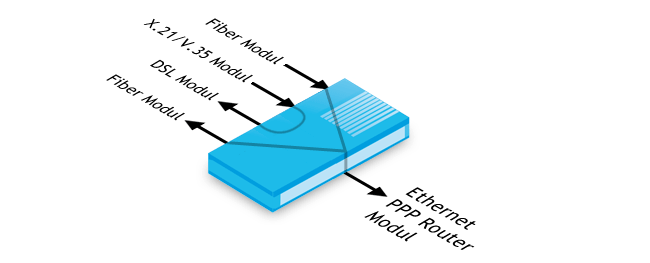

Cross Connect platforma predstavlja «raskrnicu» za 64 Kbps kanale. Svaki 64 Kbps kanal, bilo da on dolazi sa Voice modula, V.35 serijskog porta ili Ethernet Router porta, možemo preusmeriti na drugi 64 Kbps kanal. Time možemo vršiti funkcije:

  • koncentracija grupe kanala koji dolaze sa više različitih portova u jedan zajednički port (MUX / DSLAM funkcija)
  • konverzija protokola (E1 u Serijski, Fiber u Ethernet)
  • koncentracija Voice/Data kanala na Fiber/E1 port
  • povezivanje udaljenih telefonskih lokala na centralu (FXO/FXS)

Posebnu fukcionalnost daje Channalised Router Module sa povezivanjem do 32 lokacije preko PPP protokola. Ovo je jedinstvena mogućnost da se udaljene lokacije koje su povezane putem različitih pristupnih metoda (fiber, X.21/V.35, DSL, E1) povežu pomoću jednog router modula.



Kućište
Broj slotova: 5
Kapacitet: 16 E1 (1024x1024 switching matrica 64 Kbps)
Portovi na kućištu: 1 x Router Ethernet port
Upravljanje
SMNP Agent, Router port na ploči
Petlje: Udaljena i lokalna; BER test na E1 portu
Lokalni VT100 port
Moduli
Serial: V.35; X.21; RS232 (2/4 porta po modulu)
E1: G.703/G.704 (FE1); 120 Ohm; 2.048 Mbps;
Glas: FXO /FXS (4 porta po modulu)
DSL: G.SHDSL ( 2 modema po modulu)
Fiber: Kapacitet 4E1; Point-to-Point; Pair/Single Fiber WDM
Ugradnja u Rek i napajanje
1U, 19’’
Napajanje: 220VAC; 48VDC; Redundatno napajanje

Detaljna specifikacija:

Cross Connect TAINET M3600+
